Skitse af området

Obs. Skitsen er foreløbig, og dermed et udkast til, hvordan det forventes at området, kommer til at se ud.

Klik på billedet for at se en større udgave

Klik på billedet for at se det i en større udgave

Klik på billedet for at se det i en større udgave

Klik på billedet for at se det i en større udgave

Klik på billedet for at se det i en større udgave

Klik på billedet for at se det i en større udgave

Klik på billedet for at se det i en større udgave

Klik på billedet for at se det i en større udgave



Dato: 29.10.2021

Revision: 06.12.2021

Forbehold: Alle prøver skal forevises for arkitekttilsyn inden ordring.

Grundlæggende beskrivelse af bygningsdel

BYGNINGSDEL	PLACERING	MATERIALE/OVERFLADE/FARVE/TYPE	REFERENCE
UDVENDIG ''BYGNING''

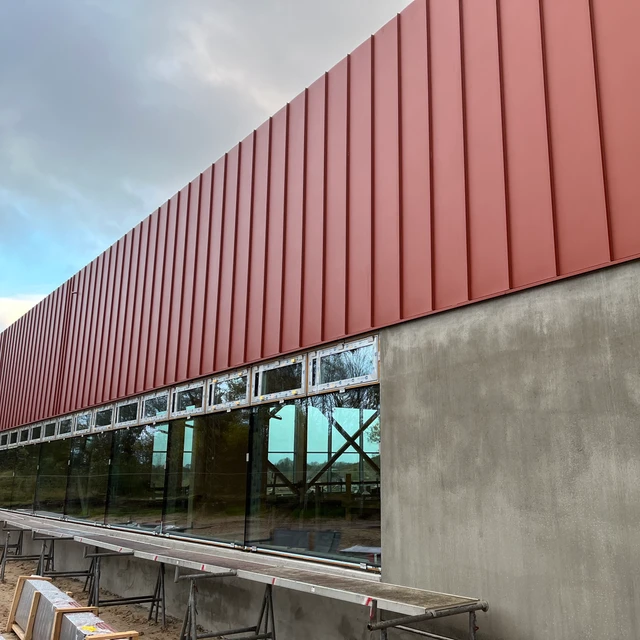

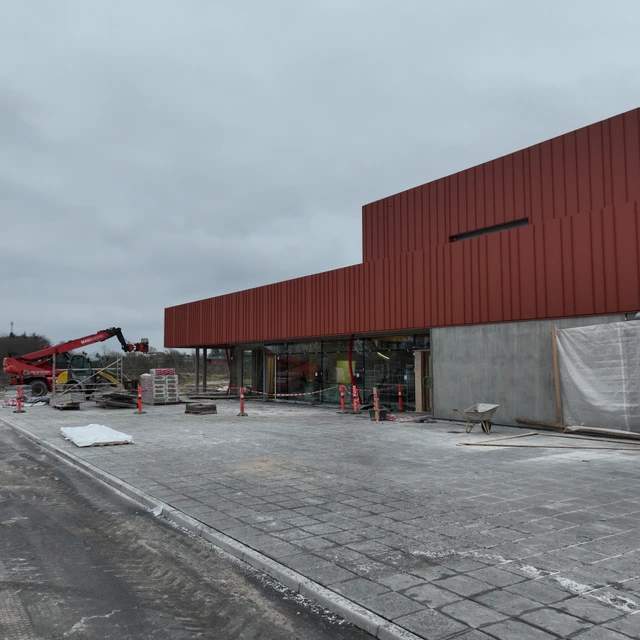

Lette facader og Murkrone over stueplan	Facade konstruktion	Metalplade. Rødlig nuance, Lakeret stål, minimum 275 og 475mm bredde.
Tunge facader, Stueplan	Facadekonstruktion, overordnet	Beton, Sandwichelement. Lys grå beton, glat formside.
Tunge facader, Stueplan	Facadekonstruktion, under vinduespartier i stueplan.	Sokkelpuds på letklinkerblokke, ubehandlet.
Glaspartier og vinduer	Facade kompletering	Glasparti m. mørke alurammer. 50 mm kasseprofiler, dybde 150 - 250 mm iht leverandørs beregning. Farve Antrasit grå, RAL 7016.

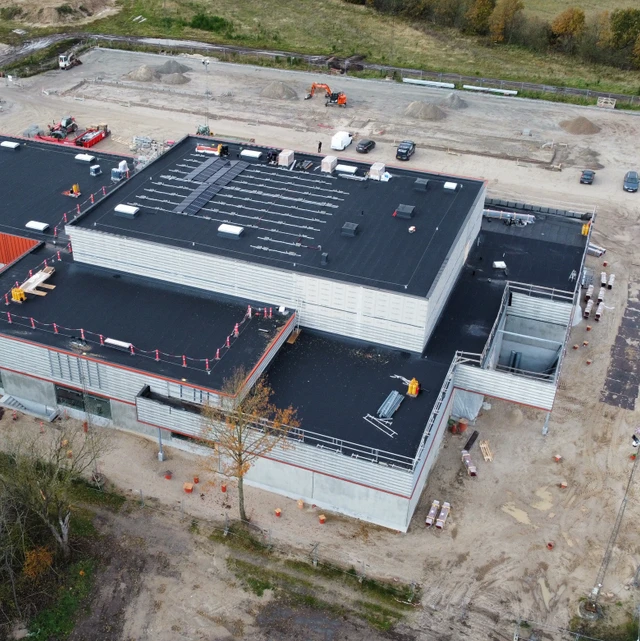

Tag overflade	Tagbeklædning	Tagpap beklædt med skiffer. Sort skiffer.
INDVENDIG "BYGNING"

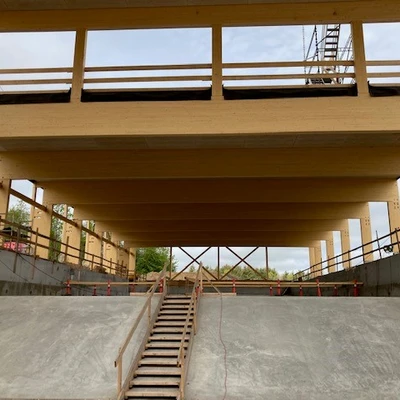

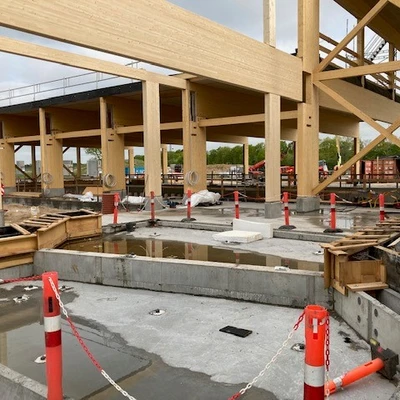

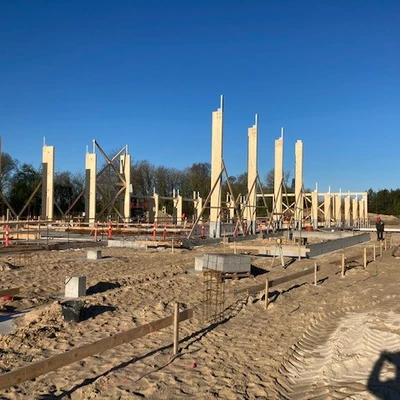

Bærende limtræskonstruktion	Bærende konstruktion for tag og lette facader	Synlig limtræskonstruktion i svømmehallerne og foyere.
Vægkonstruktion beton-elementer.	Svømmehal, omklædning, kontor	Vægoverfladerne malerbehandles. Overfladen glans 10 med stoflig overflade. Farve 9001 Cream hvid. Flisebeklædningen er som Gail, farve Beige mat.
Vægkonstruktion beton-elementer. Betonelement formside. Omklædningskerne og administrationskerne	Omklædningskerne og administrationskerne	Omklædning og administration fremstår arkitektonisk som selvstændige bygninger. Bygningerne skal ude som inde fremstå med overflade af beton. Overflade glat fra støbeformen.
Vægkonstruktion beton-elementer.	Omklædningskerne for familie- og handicapomklædning.	Kerne malerbehandles rød og vil således være et genkendeligt element når man bevæger sig igennem opklædningen. Farve RAL 3002, farven skal afstemmes endeligt når farven på facadepladerne er kendt.
Lofter og arkustisk regulering på væg.	Vægge Svømmehal.	Troldtekt, farve Lys Natur, struktur Fin. Pladeformat 25 x 600 x 2400 mm, monteret i ligeforbandt. Pladerne monteres med synlige skruer.
Vægbeklædning Flisebeklædning	Vægge Svømmehal	Vægoverfladerne op til 450 mm over gulv samt tribune beklædes med klinker som gulvbelægning. Vægflade fra 450 mm over gulv, til overgang til akustisk regulering, 2900 mm over gulv. Overfladen glans 10 med stoflig overflade. Farve 9001 Cream hvid.
Loft. Træbetonbeklædning.	Alle lofter, svømmebassiner	Troldtekt, farve Lys Natur, struktur Fin. Pladeformat 25 x 600 x 2400 mm (svømmehal), monteret i ligeforbandt. Pladerne monteres med synlige skruer.
Vægbeklædning Flisebeklædning.	Omklædning samt væg imod sauna i varmvandsbassin.	Flisebeklædning i bruserum format 125x250 mm, lagt med ligeforbandt. Flisebeklædningen er som Gail, farve Beige mat. Skridsikkerhed på gulv klasse C, i vandbelastede rum klasse B i ikke vandbelastede rum.
Vægbeklædning Finerpladebeklædning	Foyer samt klublokale	Til en højde 1800 mm over gulv på væg imod omklædning i foyer samt vægge i klublokale imod nord. Monteres finerede plade ved nåletræsfiner på væggene. Imod omklædning udføres bænke i væggens længde.
Lofter, akustisk regulering.	Loft, foyer samt klub	Troldtekt, farve Lys Natur, struktur Fin. Pladerne monteres med synlige skruer og er med skarp kant, K0.Pladeformat 25 x 600 x 1200 mm, monteret i ligeforbandt.
Gulvbelægning Klinkebeklædning	Foyer samt gang til omklædning.	Klinker belægning. 9,5x450x900 mm grå tørpresset klinke. Som Archistone, eller tilsvarende.
Gulvbelægning. Klinkebeklædning	Svømmehal og våderumszoner	Flisebeklædning i bruserum format 125 (119)x250 (244) mm, 6 mm fuge, lagt med ligeforbandt. Flisebeklædningen er som Gail, farve Graucreme 1030, Skridsikkerhed på gulv C i bassin B.
Gulvbelægning. Linoleumsbelægning	Administration, Personalerum, Personaleomklædning, Klublokale.	Linoleum 2,5 mm. Mørkgrå som Forbo Marmoleum Fresco.
